TOPCON AT-B系列 傳統水準儀

高精度 / 高品質

TOPCON AT-B系列 傳統水準儀

♥卓越的自動補償器
♥20cm最短焦距
♥IPX6防水等級
♥無制動、無段水平微調裝置

獨特的自動補償器



♥採用四條高張力懸吊絲搭配磁石阻尼結合的自動補償器,能快速自動整平,即使在細微震動的工作環境下,也能提供高穩定性效能

最短焦距20cm

♥特殊光學設計,最短焦距20cm

♥狹小空間也適用



水平角度測量

♥使用水平刻度板,可以1°的增量讀取水平角度

♥刻度板可自由旋轉,因此可測量任何角度

高耐用性 IPX6防水等級

♥TOPCON產品皆通過環境測試,即使工作環境惡劣,確保產品能長時間安全使用

♥AT-B系列通過專用檢測設備徹底驗證了防水性能,測試範圍包括如溫度,濕度,振動,跌落測試等

機型

AT-B2

AT-B3A

AT-B4A

望遠鏡

長度

215mm

214mm

214mm

倍率

32X

28X

24X

物鏡口徑

42mm

36mm

32mm

鏡頭分解力

3"

3.5"

4"

視野(100m處)

1゚20' (2.3m)

1゚25' (2.5m)

最短焦距

                                     0.2m  (從望遠鏡前端)

                                     0.3m  (從儀器中心)

影像

正像

視距線加常數

 0

視距線乘常數

100

精度 (1km 往返標準偏差)

未加測微器

0.7mm

1.5mm

2.0mm

  加測微器

0.5mm

 不可加

補償器

型式

擺錘式磁性阻尼系統

設定精度

0.3"

0.5"

工作範圍

±15'

圓型氣泡

靈敏度

10' / 2mm

水平轉盤

直徑

103mm

99mm

最小刻度

1゚/ 1gon

其它

防水性

IPX6 (IEC 60529:2001)

工作溫度

                                       -20℃ to +50℃

尺寸

130mm

122mm

215mm

214mm

140mm

重量

1.85kg

1.5kg

相關產品

高精度 / 高品質

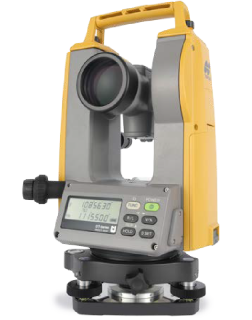

TOPCON DT-200系列 經緯儀
